Valvole di regolazione per aria o gas serie VAG

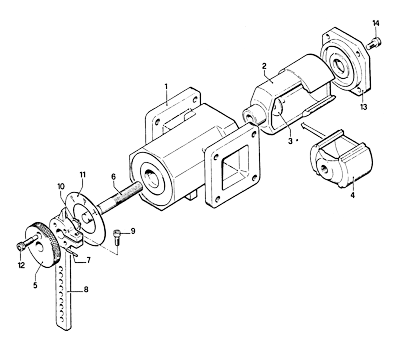

Le valvole di regolazione della serie VAG sono fornite con diversi dimensionamenti in modo da adattarsi ad ogni processo industriale. Le valvole di regolazione della serie VAG hanno la particolarità di essere provviste di due organi per variare la luce di passaggio. L'otturatore denominato automatico è dotato di movimento rotatorio e viene in genere azionato dal servomotore incluso nell'anello di regolazione, mentre l'otturatore denominato manuale è dotato di movimento rettilineo e si introduce nell'otturatore automatico per ridurre opportunamente, se lo si desidera, la sezione massima della luce di passaggio.
La rotazione dell'otturatore automatico provoca una variazione della luce di passaggio da zero al valore massimo determinato con l'otturatore manuale. Questa particolarità facilita il dimensionamento della valvola della serie VAG dato che consente di adeguare manualmente in campo la sezione massima della luce di passaggio alle effettive esigenze dell'impianto e, nel caso di comando simultaneo di due o pi valvole con un unico servomotore, consente di determinare in campo l'esatto rapporto tra le singole luci di passaggio.
|
MODELLO |
DIAMETRO NOMINALE |
ATTACCHI |
||
|---|---|---|---|---|
|
Pollici |
Millimetri |
Filettati |
Flangiati |
|
|
VAG 1 |
1 |
25 |
♦ |
|
|
VAG 1/2 |
1 ½ |
40 |
♦ |
|
|
VAG 2 |
2 |
50 |
♦ |
|
|
VAG2/3 |
2 ½ |
65 |
|
♦ |
|
VAG 3 |
3 |
80 |
|
♦ |
|
VAG 4 |
4 |
100 |
|
♦ |
|
VAG 6 |
6 |
150 |
|
♦ |
